Стативы релейные СРКМ-2150 кроссовой системы монтажа

Стативы релейные СРКМ-2150 предназначены для установки реле, унифицированных устройств, систем железнодорожной автоматики и для ввода, соединения кабелей устройств централизации, сигнализации и блокирования (СЦБ).

Отличительные особенности

Стативы изготавливают с электрокроссовым монтажом, который осуществляется согласно монтажных схем проектов конкретных станций. Он представляет собой рамы сварной конструкции из листовой стали с защитным антикоррозионным покрытием, на которых крепятся:

• до 17 рядов розеток НМШ, НШ, ДСШ, РЭЛ, панелей  клемных для размещения штепсельных приборов СЦБ;
• до 3 рядов панелей клемных лепестковых и резьбовых для присоединения проводов электромонтажа;
• детали для  размещения нештепсельных приборов СЦБ.

Стативы релейные СРКМ-2150 допускают размещение до двух рядов релейных блоков, а также панели для перехода на соседний статив. Количество составных частей устройства и их место нахождения определяется монтажными схемами проектов конкретных станций.

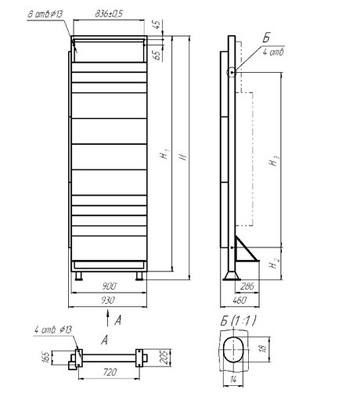

Рис.1 Габаритные и установочные размеры Стативы СРКМ

Типоразмеры

Различают стативы СРКМ по типу в зависимости от высоты помещения: 2150; 2300; 2500 и 2900 мм. Они оснащены элементами для установки их на месте эксплуатации, а также для выводных и вводных кабелей, крепления деталей кабельростов и защитных щитов.
