Стативы релейные СР кроссовой системы монтажа

Стативы релейные СР используется для установки реле, систем железнодорожной автоматики и унифицированных устройств. Кроме того, данные устройства применяются для ввода присоединения кабелей приборов сигнализации, блокирования и централизации.

Отличительные особенности

Стативы выполнены с электрокроссовым монтажом, который выполняется согласно монтажных схем проектов станций. Этто рамы со сварной конструкцией из листовой стали, с защитным антикоррозийном покрытием на которых закреплены:

• панели коммутационные, резьбовые и клеммные лепестковые для соединения проводов электрического монтажа;
• розетка для размещения штепсельных приборов СЦБ;
• детали для размещения нештепсельных приборов СЦБ.

Количество составных частей стативов и место их размещения определяется с помощью монтажных схем проектов конкретных станций.

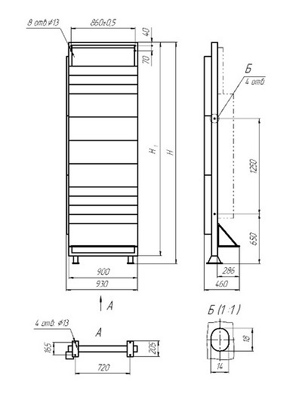

Рис.1 Габаритные и установочные размеры Стативы СР

Типоразмеры

Различают стативы релейные СР в зависимости от высоты помещения: 2150 и 2500 мм. Стативы оснащены элементами для установки при эксплуатации, а также для закрепления вводных/выводных кабелей крепежа деталей кабельростов и защитных щитов.
