Стативы релейно-блочные СРБКМ

Стативы релейно-блочные СРБКМ используются для установки реле, унифицированных устройств, релейных блоков и систем железнодорожной автоматики, для ввода соединения кабелей приборов сигнализации, блокирования и централизации. На стативах релейно-блочных СРБКМ устанавливаются до шести рядов больших релейных блоков ЭЦ по три блока в ряд и один ряд реле НМШ (8 реле).

Отличительные особенности

Стативы изготавливают с электрокроссовым монтажом, который выполняется согласно монтажных схем проектов станций. Это рамы сварной конструкции из листовой стали с защитным антикоррозионным покрытием на которых закреплены:

• до 8 рядов розеток НШ, НТЦ, НМШ, ДСШ, РЭЛ для размещения штепсельных приборов СЦБ;
• до 2 рядов панелей резьбовых и клеммных лепестковых для соединения проводов электрического монтажа.

В стативах есть панели для перехода на соседний статив. Количество составных частей данных устройств и место их размещения определяется  монтажными схемами проектов.

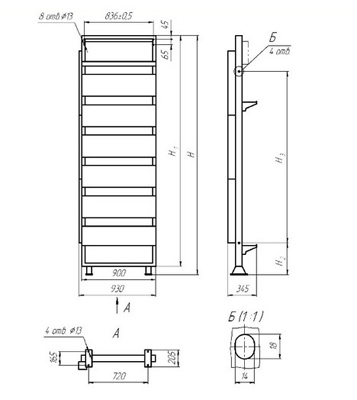

Рис.1 Габаритные и установочные размеры Стативов СРБКМ

Типоразмер

Стативы релейно-блочные СРБКМ в зависимости от высоты помещения могут быть: 2150; 2300; 2500 и 2900 мм. Они оснащены элементами для установки их на месте эксплуатации, для крепления вводных/выводных кабелей, а также крепления деталей кабельростов и защитных щитов.
