Вольтамперфазометр ВАФ-85-М1

Вольтамперфазометр ВАФ 85М1 представляет собой устройство для определения среднеквадратичных значений напряжения, силы переменного электротока и угла сдвига фаз.

Назначение

Вольтамперфазомер данной модификации предназначен для проведения замеров таких параметров как напряжение, среднеквадратичная величина силы переменного электротока с синусоидальной формой, и угол смещения фаз по отношению к 3-фазной системе напряжения (110/220/380Вольт), в процессе поверки и отладки защитных схем релейных и электрических силовых установок.

ВАФ 85М1 нашел широкое применение при проведении монтажных работ и обслуживании электрических установок в помещениях разного назначения, в которых искусственно создаются и регулируются микроклиматические условия. Например, к таким объектам относятся закрытые кондиционируемые производственные цеха, оснащенные вентиляцией подземные помещения.

Комплект поставки

Вольтамперфазомер ВАФ 85М1 поступает в продажу в комплекте с контактными зажимами (3шт), клещевой приставкой (1шт), соединительным проводом (1шт), свидетельством о приемке (1шт), техническим паспортом с подробным описанием прибора и руководством пользователя.

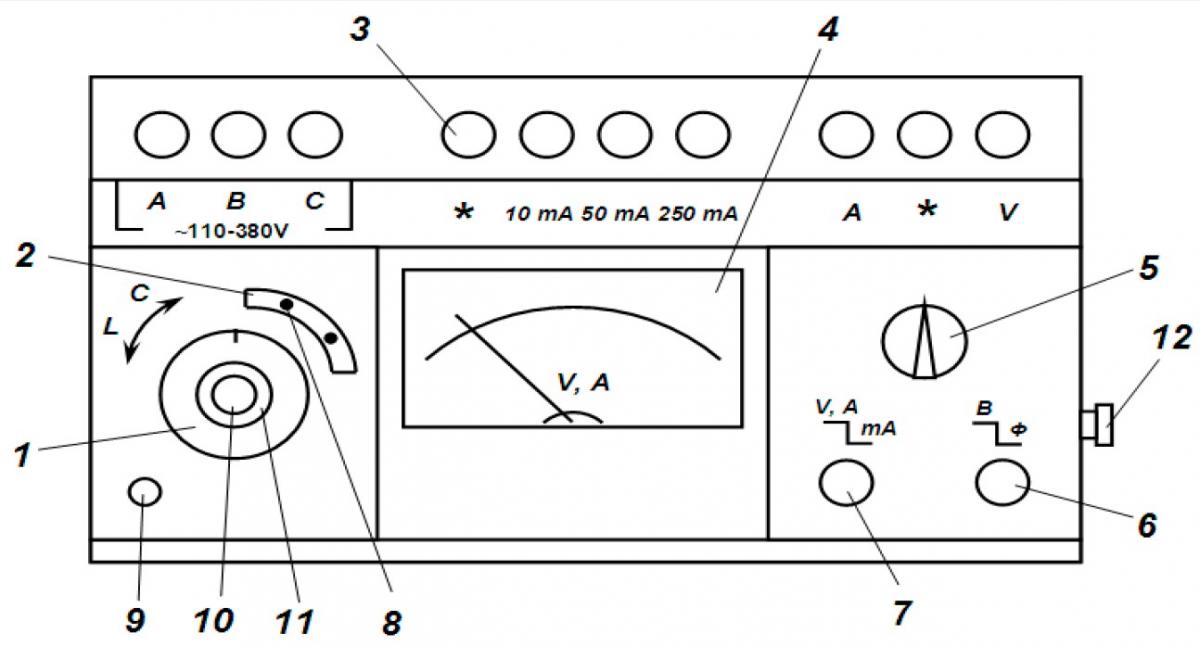

Рис.1 Схема конструкции вольтамперфазометра ВАФ 85М1

  1. Лимб лимб фазовращательный
  2. Планка подвижная
  3. Гнездо контактное
  4. Механизм измерительный
  5. Переключатель диапазонов измерения
  6. Переключатель "Величина Фаза"
  7. Переключатель "V,A - мА"
  8. Винт прижимной
  9. Кнопка Верньера
  10. Прижимной винт лимба
  11. Ручка фазовращателя
  12. Винт заземления
Диапазоны измерений

Переменное напряжение, Вольт

500, 250, 125, 25, 5, 1

Сила переменного электротока при разрыве электрической цепи, мА

250, 50, 10

Сиа переменного электротока без разрыва электрической цепи, мА

10, 5, 1

Угол смещения фаз при разных показателях напряжения, градусов

180/0/180

Основные параметры вольтамперфазометра ВАФ 85М1

Устройство обладает следующими свойствами:

  1. Класс точности проведения исследований – 4-1,5.
  2. Прибор достаточно компактен и удобен в эксплуатации и транспортировке. Его внешние параметры составляют 26,0х16,0х18,5см.
  3. Удобство в использовании обеспечивается и незначительным весом устройства, который не превышает 3,5 килограммов.
  4. По характеру эксплуатационных условий данная модификация вольтамперфазометра относится ко второй группе по ГОСТу 22261 (увеличенный диапазон температур).
  5. Гарантирована бесперебойная работа прибора при температурах от -10 до +45 градусов по Цельсию.
  6. Относительная влажность воздуха 90% при температуре 30 градусов. Давление в пределах 85-106,7 кПа, или 530-800 мм.рт.ст.
