Установка водяного пожаротушения УВПК-Б1

Установка УВПК-Б1 относится к технике противопожарного оборудования и используется для тушения пожаров на приводных станциях ленточных конвейеров. Установка разработана для использования на предприятиях горнорудной и угольной промышленности.

В состав установки входят следующие элементы:

• Автоматический клапан с побудительной, напорной и дренчерной камерами;
• Распределительный трубопровод с секционными ответвлениями;
• Распылительные форсунки струйно-центробежного типа;
• Датчики температуры;
• Датчик давления воды;
• Кран ручного управления.

Автоматическое включение установки обеспечивают два датчика: тепловой – срабатывающий при температуре порядка 72 °С в месте расположения приводной станции и давления – при давлении в питающей магистрали менее 600 кПа.

Тип исполнения установки УВПК-Б1

Установка УВПК-Б1 имеет исполнения, обусловленные условиями эксплуатации конвейеров и местом их установки. Так, при эксплуатации конвейерных трактов на подземных выработках угольных шахт, устройство комплектуется контрольно-пусковым блоком, датчиками температуры и блоком оповещения во взрывозащищенном исполнении. При эксплуатации подобных объектов, находящихся на поверхности, установка пожаротушения комплектуется аппаратурой пожарной автоматики в составе приемно-контрольного блока, пожарных извещателей (Тактивации= 60 °С), ручного извещателя и блока оповещения.

Технические решения, принятые в конструкции установки, реализованы на уровне изобретения. Практическое использование установок подтвердило их высокую надежность, простоту обслуживания и неограниченную возможность конфигурирования секционных ответвлений. Наша компания осуществляет поставку запасных частей установки УВПК-Б1 по первому требованию заказчика, независимо от длительности использования изделия.

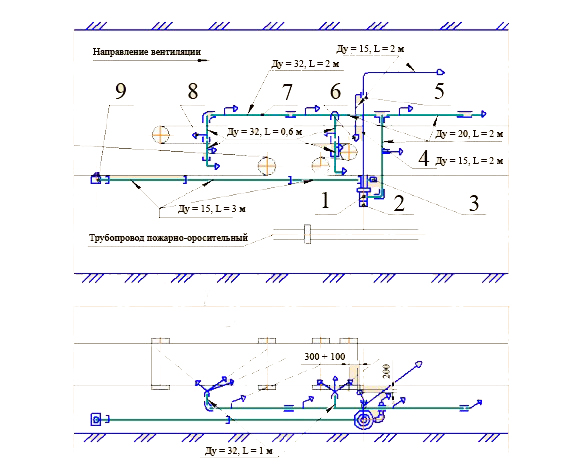

Рис.1 Монтажная схема установки УВПК-Б1

1. Клапан
2. Фильтр
3. Реле давления
4. Трубопровод побудительный
5. Тройник
6. Датчик тепловой
7. Трубопровод распределительный
8. Распылитель воды
9. Кран
