Уплотнительные устройства

Уплотнительные устройства, имеющие в своей конструкции радиально подвижную сальниковую коробку, призваны обеспечить надежное уплотнение в промышленном оборудовании. Используются уплотнители этого типа для вращательных и вращательно-поступательных типов соединений.

Применение уплотнительных устройств

Предлагаемые уплотнители от ЧП "Энерготехника" используются в достаточно многих промышленных насосах, среди которых следующие:

• сетевые СЭ;
• горизонтальные общепромышленные Д, ЦН;
• питательные и бустерные ПЭ, ПД;
• вертикальные конденсатные КсВ и КсВа;
• вертикальные большой производительности ОПВ, ДПВ, СДВ;
• перекачивающие абразивных гидросмесей ГрТ;
• химические плунжерные НД и пр.

Преимущества и особенности

Основным преимуществом самоцентрирующихся уплотнителей является их надежность, высокая отказоустойчивость, увеличенный межремонтный период, простота в монтаже и техобслуживании. Надежная эксплуатация стала возможной благодаря точным расчетам статических и динамических радиальных смещений сальниковой коробки на этапе конструирования уплотнительных устройств. Для каждой модификации уплотнительного устройства в процессе конструирования учитываются конкретные эксплуатационные условия, что позволяет оборудованию служить максимально долго.

Основным же аспектом отказоустойчивой работы является идея использования радиально подвижной сальниковой коробки. Коробка с пакованием и грундбуксой для его поджатия может самоустанавливаться в соответствии с валом, плунжером или штоком в процессе их работы. Легкость радиальных смещений сальниковой коробки обеспечивается за счет применения шарикового сепаратора, который также служит и упором для коробки и практически исключает трение при смещениях.

Варианты уплотнительных устройств

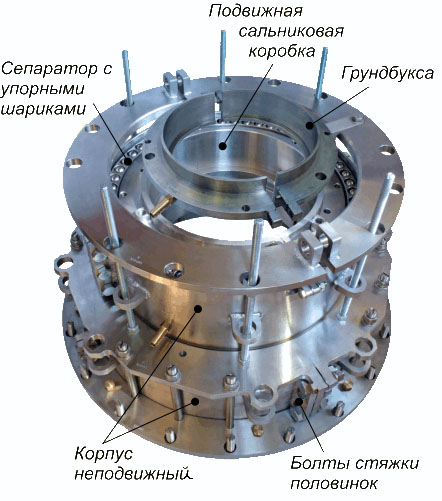

Самоцентрирующийся уплотнитель для вертикально центробежного насоса типа ОПВ Основой устройства стала сальниковая коробка, самоустанавливающаяся с валами, диаметр которых составляет 350 мм, а частота вращения 290 мин-1. Радиальное смещение обеспечивается 72-мя опорными шариками, установленными в сепараторе. Отказоустойчивость устройства реализована благодаря динамической компенсации радиального колебания и статического самоцентрирования. Использование уплотнения позволило практически полностью исключить абразивный износ вала и подшипников.

Уплотнение полировочного штока нефтяного станка-качалки

Предложенный уплотнитель производится из углеродистой стали с нанесением цинкового покрытия. В качестве набивки используется плетеный уплотнитель. Устройство позволяет отслеживать радиальные колебания штока до 2мм и гарантирует полное отсутствие утечки без периодической подтяжки набивки. При использовании этого устройства гарантируется герметичность даже при резких сменах давления в рабочей среде. Плавающая сальниковая коробка для вала клеровочной мешалки Этот тип уплотнителей может применяться на валах с длинной до трех метров, диаметром 125 мм и частотой вращения 30мин^-1.

Сальниковая коробка может отслеживать радиальные колебания в пределах 2.5мм. Устройство может работать в рабочей среде с повышенной вязкостью и абразивными примесями, допускается возможность ударных нагрузок на вал. Уплотнители надежно справляются со своей задачей даже при сильных изгибах вала, что характерно, когда их длинна достаточно велика.
