Трансформаторы И54М, И515М

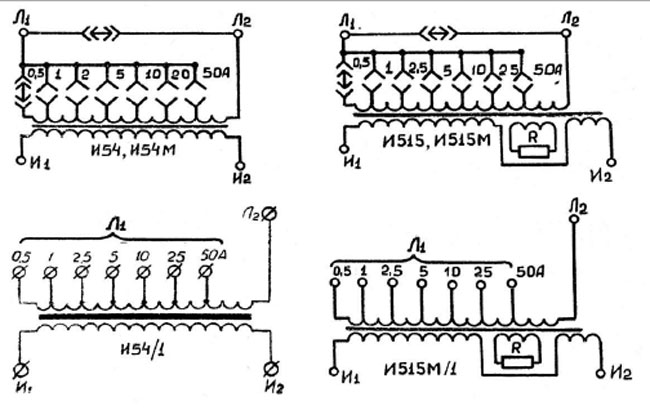

Трансформаторы тока измерительные И54М, И515М выпускаются в прочном корпусе из диэлектрического материала, предотвращающего поражение лица, их эксплуатирующего, электрическим током. Передняя панель снабжена пластиной с информацией о модели прибора, его характеристиками и схемой подключения. Рядом расположены клеммы для подключения в электрическую цепь.

Назначение

Трансформаторы И54М, И515М выполняют в цепях переменного тока измерительные функции. Также могут применяться для поверки различных электротехнических устройств, позволяют изолировать высоковольтные цепи переменного напряжения и измерительную технику, а также расширить ее измерительные пределы.

Особенности

• Эксплуатировать трансформаторы И54М, И515М следует в закрытых помещениях. Стоит избегать ситуаций, когда трансформатор длительно работает с повышающим значением силы тока. При номинальных параметрах переменного тока непрерывная работа трансформатора не должна превышать 8-ми часов. Длительность перерыва между выключением и включением трансформатора должна быть не менее 30-ти минут.
• Запрещено размыкание вторичной обмотки при протекании по ней тока. Это может стать причиной пробоя изоляции и повышает погрешность результатов измерения.
• Модель И515М оснащена переключателем штепсельного типа.
• Для поверки трансформатора тока следует пользоваться положениями ГОСТа 8.217.

Для расчета диапазона токовой погрешности следует использовать следующие формулы, в которых I1н и I1, соответственно, номинальный и реальный ток в первичной обмотке:

• ±[0,2+0,04(I1н/I1-1)], для И54М,
• ±[0,1+0,02(I1н/I1-1)], для И515М.

Комплект поставки

1. Трансформаторы И54М, И515М
2. Паспорт
