Токоприемники ТК 3В, ТК 9А для кранового токоподвода

Токоприемники ТК 3В, ТК 9А троллейные относятся к коммутационным узлам, с помощью которых обеспечивается безопасный съем напряжения с жестких троллеев и его подача к электрифицированным механизмам крана. Токоприемники могут работать как с переменным током при U=600 В, так и с постоянным при величине напряжения не больше 500 В. Токоприемники ТК-9А могут выдерживать токовую нагрузку в пределах от 160 А до 400 А (зависит от модификации), а устройства ТК-3В рассчитаны на работу с токами 630 А или 1000 А.

Условное обозначение

Для маркировки токоприемников и обозначения их кратких технических данных применяется следующая структура: ТКС1-С2-С3С4-УС5.

• аббревиатура ТК указывает, что устройство является крановым токоприемником;
• наличие С1 в виде буквы Н обозначает использование изолятора наружной установки;
• С2 – это условное обозначение устройства: 9А или 3В;
• С3 указывает на тип исполнения по токовой нагрузке; может принимать значения 1, 2 или 3;
• С4 – этот индекс указывает на исполнение устройства для использования на объектах металлургической промышленности, обозначается буквой М;
• С5 – принимает значение 1 или 2, указывая на тип климатического исполнения.

Эксплуатационные условия

Серия токоприемников ТК-9А, ТК-3В для кранового токоподвода отличается открытым исполнением, которое имеет защиту от влаги и пыли на уровне IP00. В местах использования токоприемных устройств допускается воздействие механических факторов, которые соответствуют группе 3, описанной в ГОСТе 16962-71.

Конструкция и принцип действия

Токоприемник включает в свой состав токоснимающий узел – башмак, который крепится на кронштейне. Для изоляции башмака от металлических элементов конструкции, к которой прикреплен токоприемник, применяются специальной формы фарфоровые изолирующие вставки и трубки. С помощью гибких соединителей башмак подключается к кронштейну, к которому в процессе монтажа подключают токоподводящий кабель. Контакт башмака с жесткими токопроводящими троллеями обеспечивается за счет собственного веса башмака.

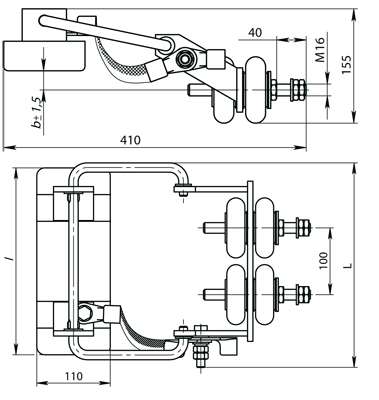

Рис.1 Габаритные и установочные размеры Токоприемников ТК-9А, ТК-3В

Комплект поставки

В комплектацию токоприемника входит:

• токоприемник в модификации ТК-9А или ТК-3В;
• техпаспорт (на партию);
• эксплуатационная инструкция.
