Светоизлучающий диод ИП-4
Модификации:
ИП-4-01
Светоизлучающий диод ИП-4 применяется в комплектации контрольно-измерительной аппаратуры для проверки характеристик фотоприемных устройств, фотоприемников, а также для проведения контрольно-юстировочных работ на длине волны оптического излучения 1,06 мкм. Наработка устройства на отказ 500 часов. Срок хранения не менее 12 лет.
Эксплуатационные условия
Данное устройство можно эксплуатировать при температурном режиме 10...35 ºС. Допустимая относительная влажность воздуха не должно превышать 80% при t=25ºС. Благодаря наличию охлаждающего радиатора, обеспечивается отвод тепла - 0,15 Вт.

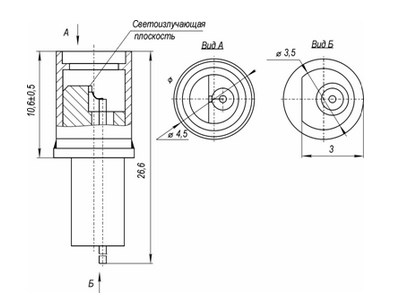

Рис.1 Габаритные и установочные размеры Светоизлучающегося диода ИП-4
| Наименование | Значения |
| Длина волны в максимуме спектрального излучения, мкм |
1,06±0,005 |
| Ширина спектра излучения на уровне 0.5 от максимального значения, мкм |
0,04 |
| Время нарастания и спада импульса излучения по уровню от 0,1 до 0,9, нс |
20 |
| Длительности импульса тока от 20 до 100 нс, мВт | 4 |
| Частота следования импульсов тока | 1000 Гц |
| Импульсная мощность излучения в конусе с углом при вершине 60º при импульсном токе возбуждения |
20 А |
