Смесительно-детекторные диоды
Смесительно-детекторные диоды предназначены для использования в детекторах интервалов длин волн и преобразователях частоты в комплексе гибридных интегральных схем. Их изготавливают на кристаллодержателе. Установка осуществляется пайками низкотемпературных припоев. Рабочая температура в интервале от -60 до +85 ºС.

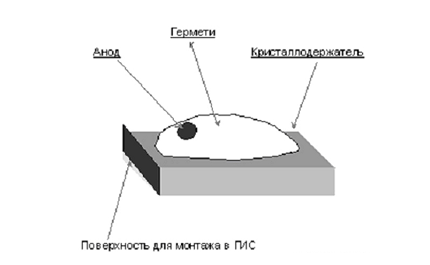

Рис. 1 Схема смесительно-детекторных диодов
|
Наименование |
Емкости диода при нулевом смещении, фФ |
Последовательное сопротивление потерь, Ом |
Показатель идеальности ВАХ |
Потери преобразования, дБ |
Чувств. по току, А/Вт |
Пробивное напряжение, В |
Габариты, мм |
Рабочий интервал частот, ГГц |
|
УАА106А-6 |
105 - 115 |
7 |
1,2 |
6,0 |
4,0 |
5,0 |
1х1х1 |
18 - 80 |
|
УАА106Б-6 |
92 - 105 |
8 |
||||||
|
УАА107А-6 |
110 - 140 |
6 |
5,5 |
4,5 |
2х1х1 |
3 - 24 |
||
|
УАА107Б-6 |
85 - 110 |
7 |
