Сигнализатор верхнего уровня СУ-2П

Сигнализатор верхнего уровня СУ-2П используется для выдачи унифицированного пневматического сигнала при достижении заданного уровня жидкости в аппаратах и сосудах, которые находятся под атмосферным давлением. Это может быть уровень налива продукта в цистерны.

Принцип действия

Пранцип работы сигнализатора уровня СУ-2П заключается в пропускании воздуха либо другого газа через трубку с колпаком (расширяющимся концом). В процессе соприкосновения края колпака с рабочей жидкостью внутри трубки появляется незначительное давление, которое повышается, а затем передается на выход сигнализатора. Благодаря широкому металлическому колпаку на конце трубки можно контролировать уровни мазута и коксового пека.

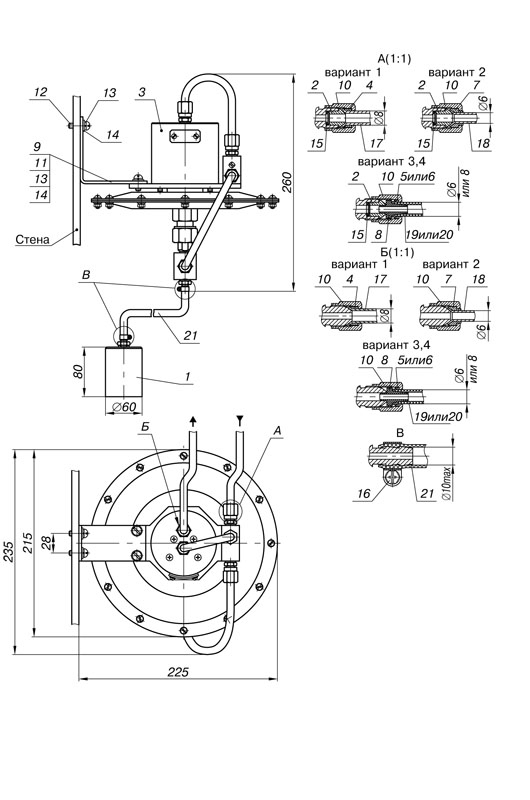

Рис.1 Габаритные и присоединительные размеры Сигнализатора СУ-2П

1. Колпак
2. Фильтр
3. СУ-2П
4. Кольцо
5. Шайба
6. Шайба
7. Втулка
8. Наконечник
9. Уголок
10. Гайка накидная
11. Винт М6-12
12. Винт М6-16
13. Шайба 6 65Г
14. Шайба 6
15. Кольцо 005-009-25
16. Хомут
17. Труба 6х1-12Х18Н10Т
18. Труба 8х1-12Х18Н10Т
19. Трубка ПВД 6х1
20. Трубка ПВД 8х1,6
21. Трубка гибкая
