Реле ВС-44

Модификации:

ВС-44-1, ВС-44-2, ВС-44-3, ВС-44-4

Тип:

Модульные

8(800)302-61-74

или

Описание
Характеристики
Похожие приборы
Документация

Конструктивное выполнение ВС-44 предусматривает оснащение этих электромеханических устройств мощным приводом от синхронного электродвигателя. Девайс защищен специальным корпусом и установлен на основание из пластмассы. Главный вал реле времени комплектуется специальной шкалой, которая оцифрована в процентах. Программы для выдержек могут устанавливаться по шкале от 4…100%.

Назначение

Реле ВС-44 предназначается для передач команд от одних схем цепей к другим, в соответствии с заданной программой с повторяющимся замкнутым циклом.

Где применяется

Конструкция используется для функционирования схем автоматического управления в виде комплектующего устройства. Реле времени этой серии может изготовляться для применения в разных условиях климата:

УХЛ, для работ в умеренных и холодных климатических условиях;
О, во всех условиях, за исключением очень холодного климата (с категорией размещения 4);
У, для условий умеренного климата, категории размещения 3.

Особенности (преимущества, недостатки)

Устройство реле комплектуется в 4 конструктивных исполнениях, представленных в таблице ниже:

ВС-44-1	С дистанционным пуском, 11 выходными цепями, с промежуточным электромагнитным реле, автоматической остановкой в конце каждого цикла
ВС-44-2	С пуском при подаче напряжения питания, с 12 выходными цепями, модель отличают непрерывно повторяющиеся циклы работ и остановка при перерыве напряжения питания, отсутствие промежуточного электромагнитного реле
ВС-44-3	С дистанционным пуском, автоматической остановкой по окончанию каждого цикла, 6 выходными цепями, с промежуточным электромагнитным реле.
ВС-44-4	С пуском и остановкой при подаче и соответственно отключении напряжений питания, 7 выходными цепями, непрерывно повторяющимися циклами, без промежуточного реле.

Комплект поставки

Реле времени	ВС-44-1 ВС-44-2 1	ВС-44-3 ВС-44-4 1
Винт	35	20
Скоба	35	20
Упор	35	20
Этикетка	1	1
Руководство по эксплуатации	1	1
Упаковка

Максимальная сила тока включения	12 А
Температура окружающего воздуха:
УХЛ	-20…+55°С
О	-10…+55°С
Воздействие ударных нагрузок	при ускорении 78,4 м/с² (8g) и длительности удара от 2 до 15 мс
Вибрация мест крепления	с частотой до 60Гц при ускорении до 19,6 м/с²
Номинальное напряжение питания переменного тока 50 Гц	12, 24, 40, 110, 220 В
Допустимый уровень колебаний напряжения от номинального при температурах окружающего воздуха:
до 40°С	0,85…1,1
свыше 40°С	0,85…1,05
Климатического исполнения О	0,95…1,05
Количество замыкающих контактов в исходном состоянии, с возможностью переустановки их на размыкание:
ВС-44-1	11
ВС-44-2	12
ВС-44-3	6
ВС-44-4	7
Потребляемая мощность
ВС-44-1, ВС-44-3	8 ВА
ВС-44-2, ВС-44-4	5 ВА
Минимальная коммутируемая сила тока	40 мА
Длительно допустимая сила тока, проходящего через контакты реле	4А
Максимальная сила тока включения	12 А
Категория применения	АС-11, ДС-11
Минимальное время команды (время замкнутого или разомкнутого состояния электрических контактов), % от длительности цикла	7
Наименьшая разница между соседними по величине уставками на каждом программном диске,	7% от длительности цикла
Максимальное количество команд, обеспечиваемых всеми программными дискам, за цикл:
ВС-44-1	46
ВС-44-2	48
ВС-44-3	26
ВС-44-4	28
Степень защиты реле:
По оболочке	IP40
По разъему	IP10
Продолжительность цикла (по исполнениям)	28,7…125ч 17мин
Максимальное количество упоров, установленных на одновременное срабатывание контактов, при длительности цикла:
менее 59 с	2
от 1 до 15 мин	4
более 15 мин	8
Назначенный ресурс работы
УХЛ	16000
Исполнение О	10000
Вес устройства
ВС-44-1	1,8 кг
ВС-44-2	1,7 кг
ВС-44-3	1,4 кг
ВС-44-4	1,3 кг
Класс точности	1,5

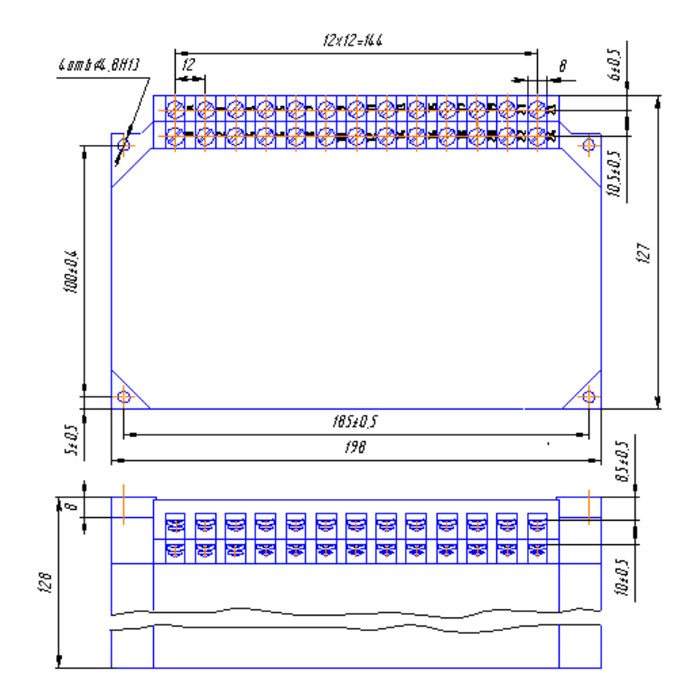

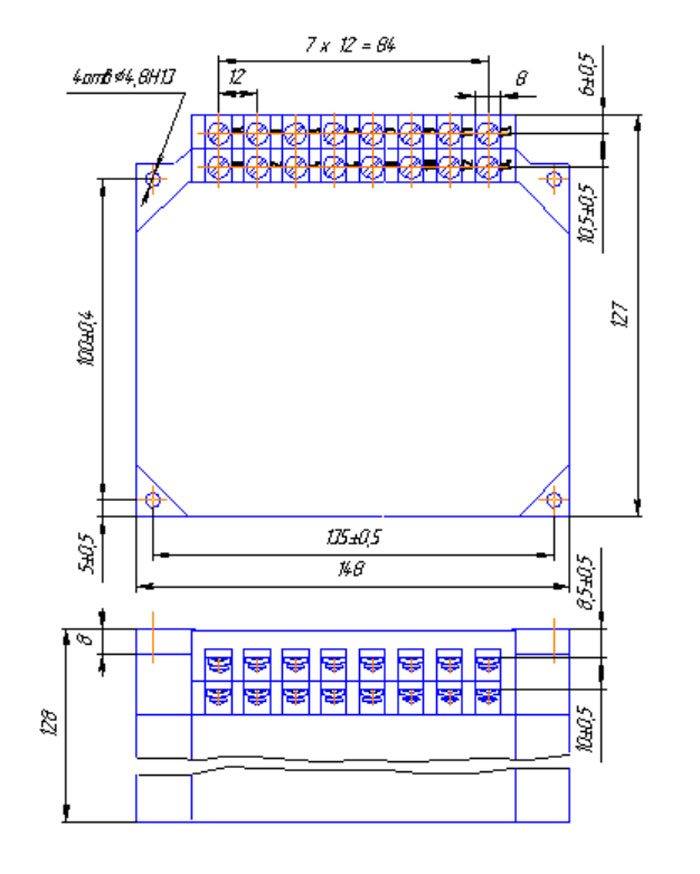

Габаритные размеры
ВС-44-1, ВС-44-2	198х127х128 мм
ВС-44-3, ВС-44-4	148х127х128 мм
Гарантии	2,5 года
