Прокладки для изолирующих фланцевых соединений ПИ.ПВЕК

Прокладки для изолирующих фланцевых соединений ПИ.ПВЕК используется для герметизации соединения и электроизоляции фланцев друг от друга в изолирующих фланцевых соединениях, применяемые для защиты трубопроводных систем от воздействия электрохимической коррозии. Материал прокладок выполнен из эластомера, толщина которого 2 - 5 мм. Эти прокладки по горючести относятся к V-1  категории (не поддерживают горения). Рабочая среда - бензин, вода, минеральные масла, дизельное топливо, газы и их смеси при температуре -40...+90ºС.

Область применения

Прокладки ПИ.ПВЕК  применяется для фланцев с уплотнительной поверхностью исполнения 1 согласно ГОСТа 12815, для труб условное давление Ру 0,1 -1,6 МПа с условным проходом Ду - 10 - 150 мм.

Модификации

Прокладки изолирующие ПИ.ПВЕК бывают в трех исполнениях:

  • базовая;
  • Т - с элементом для удержания при демонтаже;
  • У - для установки на монтажные шпильки.

Габаритные размеры Проклалки ПИ. ПВЕК

Рис.1 Габаритные и установочные размеры Прокладки ПВЕК.ПИ

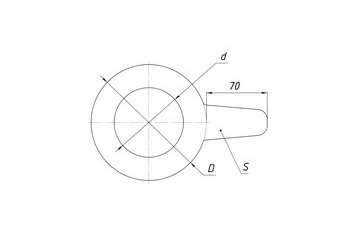

Габаритные размеры Прокладки ПИ-Т.ПВЕК

Рис.2 Габаритные и установочные размеры Прокладки ПИ-Т.ПВЕК

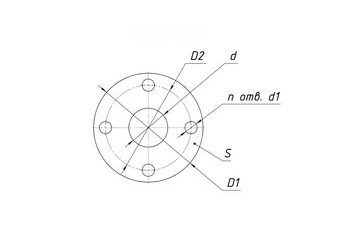

Габаритные и установочные размеры ПИ-У.ПВЕК

Рис.3 Габаритные и установочные размеры Прокладки ПИ-У.ПВЕК
