Прибор контроля потери массы ПКПМ
Прибор контроля потери массы ПКПМ используется для контроля потери массы диоксида углерода в автоматических установках углекислотного газового пожаротушения. Это механическое весовое устройство рычажного типа, в котором регулируется противовес.
Принцип работы
Принцип действия прибора основано на том, что при уменьшении массы ГОТВ в модуле больше 5% осуществляется перемещение противовеса вниз, в результате этого реле замыкает электроцепь.

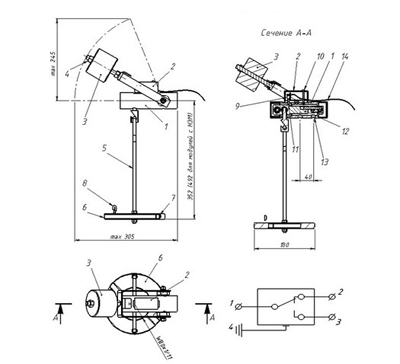

Рис.1 Габаритные и установочные размеры Прибора ПКПМ
- Корпус
- Реле контроля
- Противовес
- Контргайка
- Скоба подвеса
- Шайба подвеса
- Зажимной болт
- Крюк
- Переключатель реле
- Крепежный винт крышки реле
- Шток
- Рычажный механизм
- Крепежные отверстия
- Провода электроцепи
Электрическая схема подключения:
- белый (общий)
- зеленый (нормально-замкнутый)
- синий (нормально-разомкнутый)
- коричневый (заземление)
