Преобразователи ДМПК-100М, ДМПК-100АМ

Преобразователи ДМПК-100М и ДМПК-100АМ представляют собой измерительные системы, используемые для определения величины разности давлений. Устройства являются мембранными пневматическими преобразователями компенсационного принципа действия. Устройства этого типа предназначены для использования в составе автоматических систем контроля технологических процессов в таких промышленных сферах, как:

• газовая;
• нефтеперерабатывающая;
• химическая;
• автомобильная и др.

Преобразователи ДМПК рассчитаны для совместного использования со вторичными показывающими приборами, узлами автоматики и иными механизмами систем управления, которые могут работать под воздействием пневматического сигнала величина которого составляет от 20 до 100 кПа.

Эксплуатационные условия

Преобразователи ДМПК-100М и ДМПК-100АМ производятся в двух климатических исполнениях – УХЛ, Т и одной категории размещения – 2. Устройства этого типа поддерживают возможным их использование в воздушной среде, температура которой находится в интервале значений от -30ºС до +50ºС и величине приведенной влажности при Т=+35ºС. Показатель защищенности корпуса прибора от пыли и влаги отвечает значению IP54. Воздух, который подается к устройству, должен отвечать классам загрязненности 0 и 1.

Условное обозначение

Для маркировки технических параметров устройств используют следующего типа схему: ДМПК-100АМ-Х1-Х2-Х3

• ДМПК-100М (АМ) – это название преобразователя;
• Х1 – верхний предел устанавливаемого давления;
• Х2 – величина основной погрешности;
• Х3 – указывается только для тропического исполнения (проставляется индекс «Т»).

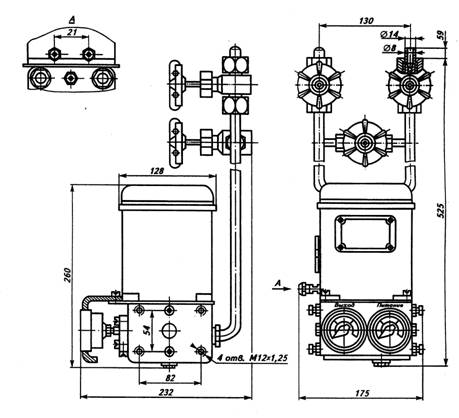

Рис.1 Схема габаритные и установочные размеры преобразователей ДМПК-100М
