Платиновый датчик по тонкопленочной технологии PCB

Нет фото

Платиновый датчик PCB разработан для температурных измерений в резервуарах, цистернах, бассейнах и прочее.

Основные преимущества

  • возможна автоматическая обработка;
  • быстрое соединение между подложкой для пайки на монтажной плате и кабелем;
  • не нужна изоляция на участке соединения;
  • не нужна изоляция датчика SMD FC, поскольку нет металла на задней стороне датчика;
  • ширина монтажной платы подбирается по внутреннему диаметру трубы.

Схема платинового датчика PCB

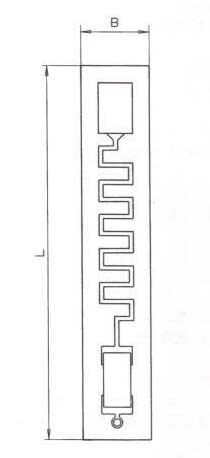

Рис.1 Схема платинового датчика PCB

Технические данные
Наименование L, мм В, мм FC - тип
100 22 3 1206
100 22 4
500 22 3
500 22 4
1000 22 3
1000 22 4
100 22 2,5 0805
100 22 4
500 22 2,5
500 22 4
1000 22 2,5
1000 22 4
10000 22 2,5
10000 22 4
Технические характеристики
Наименование Значения
Рабочий диапазон температур 0°C — +150°C
Спецификация DIN EN 60751
Класс допуска В; при 10000 Ом - 2В
Номинальное сопротивление 100 Ом, 500 Ом, 1000 и 10000 Ом при 0°C
Температурный коэффициент 3850 ppm/K
Измеряемый ток 100 Ом: от 0,3mA до 1,0mA
500 Ом: от 0,1mA до 0,7mA
1000 Ом: от 0,1mA до 0,3mA
10000 Ом: от 0,1mA до 0,25mA
Сопротивление дорожки Меандр: 0,06 Ом
Контакт Медная площадка, покрытая оловом
Пайка Контактные площадки подготовлены к пайке без выводов
Нагрев MR 828 (Pt 100/500/1000): 0,05 K/mW при 0°С
MR 828 (2Pt 100/1000): 0,16 K/mW при 0°С
MR 845 (Pt 100/500/1000): 0,04 K/mW при 0°С
MR 845 (2Pt 100/1000): 0,08 K/mW при 0°С
Срок хранения 12 месяцев
