Матрица диодная Y27.340.010 ТУ
Матрица диодная Y27.340.010 ТУ предназначены для защиты высокочувствительных механизмов микроэлектроники по цепям питания от статического электричества и напряжения. Данный прибор из производится на арсениде галлия, что представляет собой комбинацию включенных диодов с барьером Шоттки. Таким образом обеспечивается биполярная защита механизмов микроэлектроники напряжением питания 0,5-6 В. Электрическое соединение МИС вместе с элементами сборочных единиц выполняются через контактные площадки, благодаря термокомпрессии либо импульсной сварки.
Основные преимущества матрицы диодной Y27.340.010 ТУ
- широкий интервал рабочих температур;
- низкие шумы;
- высокое быстродействие.

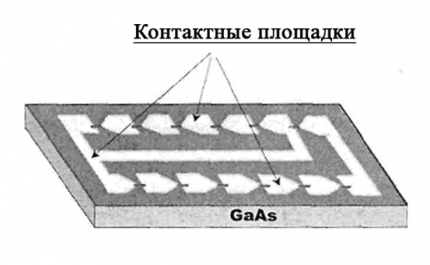

Рис.1 Схема матрицы диодной Y27.340.010 ТУ
| Наименование |
Значения |
|
Падение напряжения при токе в прямом направлении 1 мА,В |
0,5-1,0 |
|
Дифференциальное сопротивление в интервале тока в прямом направлении (5-10) мА, Ом |
7-15 |
|
Max допустимый ток в прямом направлении, мА |
50 |
|
Диапазон рабочих температур, °С |
-255...+85 |
|
Габариты и схема соединения 12 диодов, мм |
1,5x1,0x0,1 |
