Гидрораспределители РЕ 6.3 трехпозиционные

Гидрораспределители РЕ 6.3 трехпозиционные с электромагнитным управлением применяются для реверсирования движения рабочих механизмов оборудования (станки и машины). Кроме того, оборудование производит остановку рабочих механизмов в среднем положении золотника.

Принцип действия

Электромагниты управляют распределителем. Когда они обесточены, все полости цилиндра и линия нагнетания соединяются с баком. При включении какого-нибудь электромагнита, смещается в крайнее положение электромагнит. Масло поступает в одну полость рабочего цилиндра, а из другой полости цилиндра техническое масло поступает в бак.

Климатическое исполнение гидрораспределителя РЕ 6.3 - УХЛ3.

Гарантия

Гарантийный срок службы осуществляется в течение 1 года с момента отгрузки клиенту. Производитель обязуется в течении гарантийного срока при неисправности данного оборудования сделать замену или ремонт бесплатно.

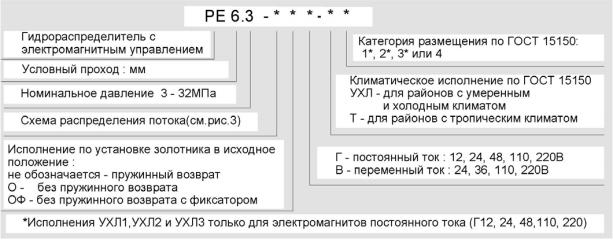

Рис 1 Структура условного обозначения при заказе

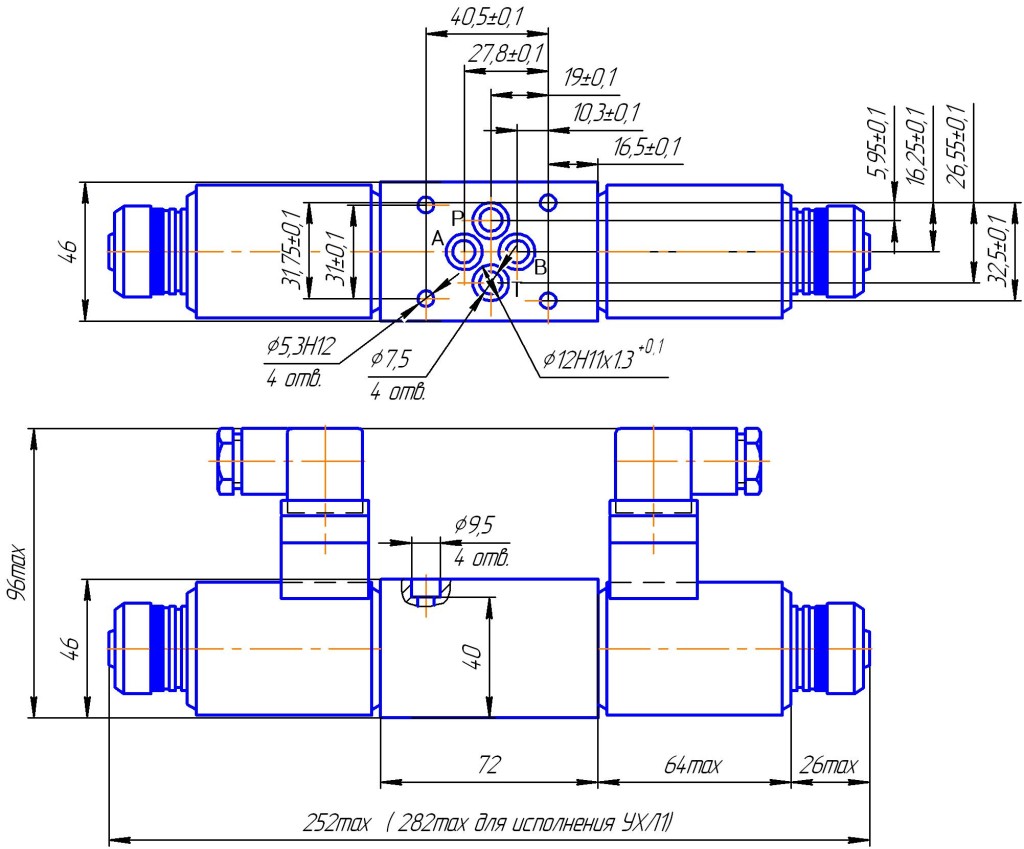

Рис.2 Схема габаритных и установочных гидрораспределителей РЕ 6.3

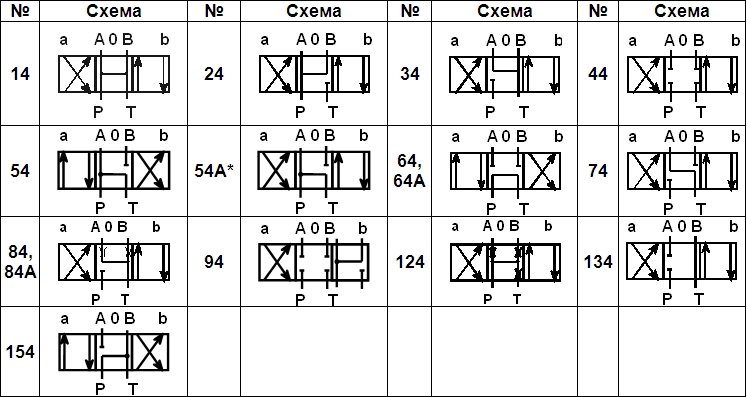

Рис.3 Схема распределения потока масла
