Германиевый лавинный фотодиод УФД-05
Модификации:
УФД-07
Германиевый лавинный фотодиод УФД-05 используется в световолоконных системах связи, которые работают на длине 1,3 мкм. Данные устройства отличаются высокими значениями быстродействия и чувствительности. Конструкция фотодиода выполняет состыковку со световолоконным кабелем с разъемом РФ3.906.034. УФД-05 используют в научных исследованиях.
Эксплуатационные условия
Фотодиод УФД-05 допускается использовать при рабочей температуре в интервале от -60...+50ºС. Относительная влажность воздуха не должна превышать 93% при t=+45ºC. Интенсивность отказов, 1·10-5 в течение наработки 10000 часов. Вероятность доверия - 0,6. Срок хранения не менее 12 лет.

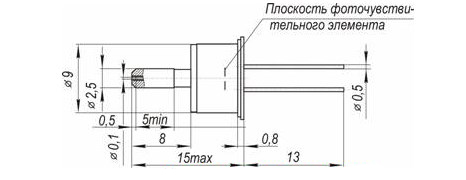

Рис.1 Схема габаритных и установочных размеров Фотодиода УФД-05
| Наименование | Значения |
| Диаметр сердечника световода, мм | 0,1 |
| Номинальное напряжение лавинного режима, В | 40 |
| Диапазон спектральной чувствительности, мкм | 0,45 - 1,8 |
| Длина волны максимума спектральной характеристики чувствительности, мкм | 1,2 - 1,5 |
| Плотность тока шума при подаче рабочего напряжения, А/Гц1/2 | 1·10-11 |
| Токовая монохроматическая чувствительность при подаче рабочего напряжения (λ = 1.3 мкм), А/Вт | 5 |
| Время нарастания и спада при подаче рабочего напряжения (λ = 1,3 мкм, Rн=50 Ом), нс | 2 |
| Емкость при подаче рабочего напряжения, пФ | 3 |
| Коpпус | металлостеклянный |
| Входное окно | единичный фокон |
| Вес, г | 3 |
