Датчик линейных перемещений ВТ-712

Датчик линейных перемещений ВТ-712 используется для измерений угловых положений, перемещений в общей плоскости и преобразований в электросигнал.

Габаритные и установочные размеры Датчика ВТ-712

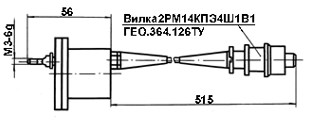

Рис.1 Габаритные и установочные размеры Датчика линейных перемещений ВТ-712

Технические характеристики

  • Диапазон измерения, радианы ( градусы) 0-1,12 (0-64),0-1,60 (0-92), 0-2,20 (0-126), 0-3,20 (0-183), 0-4,40 (0-252), 0-6,00 (0-344), 0-9,00 (0-516), 0-12,00 (0-688).
  • Напряжение питания 6 ± 1 В постоянного тока.
  • Вес 0,2 кг.
  • Габариты 53х56 мм.
  • Установочные размеры 3 отв. О 4,5 А на окружности О 45, 5 ± 0,1 мм.
  • Длина кабеля 515 ± 15 мм.
  • Допустимая погрешность 1%.
