Датчик измерения температуры КТ-МС-400
Датчик измерения температуры КТ-МС-400 служит для преобразования выходящих газов в термическую электродвижущую силу.
Основные преимущества
Датчик температуры КТ-МС-400 определяет температуру выходящих газов в термоэлектродвижущую силу.
Основные преимущества
- датчик работает при воздействии дестабилизирующих факторов;
- высокая надежность;
- не нуждается в дополнительном техническом обслуживании в процессе эксплуатации.
Конструкция датчика представляет собой устройство, состоящее из термовыводов, являющиеся термопарными кабелями типа КТ-МС. Эти термовыводы соединяются с выводами кабеля. Кроме того, термовыводы КТ-МС-400 образуют рабочие спаи. Выводы кабеля имеют свободные концы. Устройство крепится к прибору через специальное отверстие в проушине корпуса.

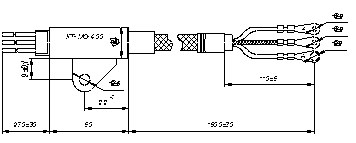

Рис.1 Габаритные и установочные размеры Датчики КТ-МС-400
Технические характеристики
- Интервал измерения температур выходящих газов 0…+900 ºС;
- Интервал измерения рабочих температур +450…+850 ºС;
- Погрешность датчика в интервале +100…+900 ºС - ±8,6 ºС;
- Постоянная времени при скорости газового потока более 100 м/с - 2 с;
- Вес 0,25 кг;
- Электрическое сопротивление датчика в н. к. у. 10±0,20 Ом.
