Блок управления кранами БУК-3
Серия:
Блок управления БУК-3 используется для дистанционного либо местного управления (ручного) пневматическим либо пневмогидравлическим приводом 2-х позиционной трубопроводной арматурой, затворами дисковыми и другими поворотными устройствами. Данный блок может работать с сигнализаторами конечных положений запорного крана в положении открыто/закрыто.
Область применения
Блок применяется в магистральных и промысловых газопроводах, в системах обустройства компрессорных и газораспределительных станций, пунктов сбора и подготовки газа, хранилища газа.
Условия эксплуатации
Температура окружающего воздуха -55...+50 ºС. Относительная влажность не превышает 100% при t=25ºC. Климатической исполнение Д3 согласно ГОСТа 12997-84, климатическое исполнение УХЛ1 согласно 15150-69.

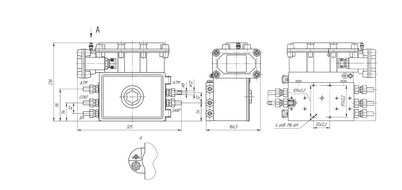

Рис.1 Габаритные и установочные размеры БУК-3

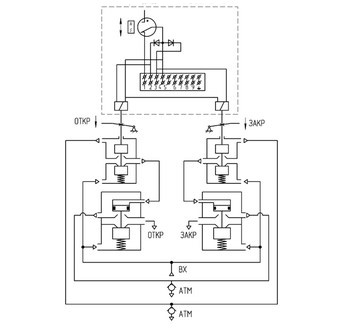

Рис.2 Схема электропневмокинематическая БУК-3
| Наименование | Значения |
| Рабочая среда | неагрессивный природный газ или сжатый воздух, очищенные и осушенные |
|
Давление рабочей среды МПа (кгс/см2)
|
0,6 (6,0) 16,0 (160,0) |
| Потребляемая электрическая мощность, Вт | 20 |
| Режим работы электромагнита | продолжительный |
| Управляющий сигнал дистанционный | 24, 110, 220 В |
| Выходной сигнал | пневматический дискретный, соответствующий давлению рабочей среды |
| Вес | 9,8 кг |
